1. 概述與核心功能

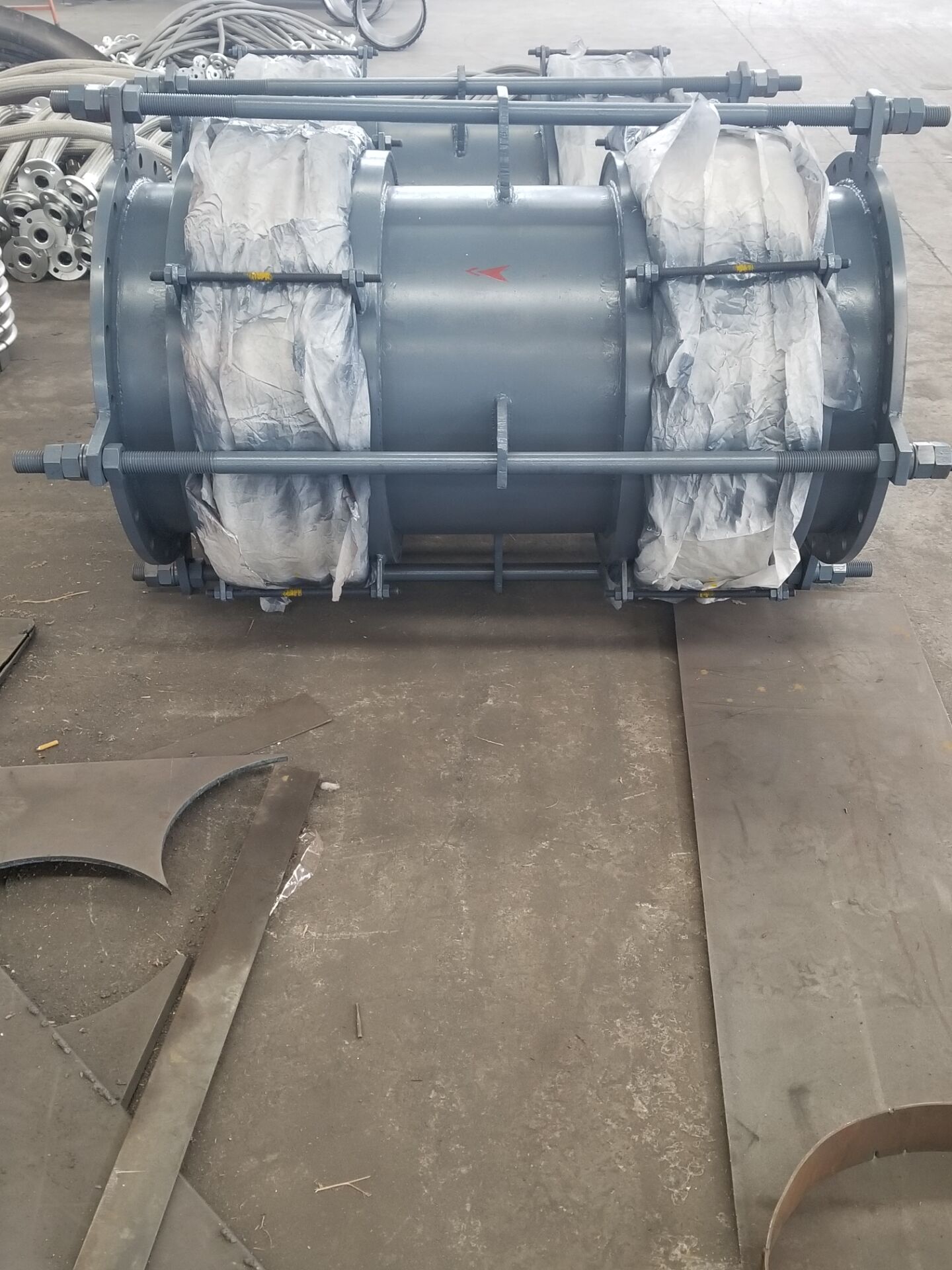

三向煤粉膨脹節是一種專為煤粉輸送管道系統設計的補償裝置，主要用于吸收管道因熱脹冷縮、設備振動或地基沉降引起的 軸向、橫向、角向多向位移，確保管道系統在復雜工況下的穩定運行。其典型應用場景包括燃煤電廠、鋼鐵廠、水泥廠等工業領域，尤其適用于鍋爐燃燒器附近的高溫、高壓煤粉輸送管道。

        2. 結構與材質

• 主體結構：由 波紋管、導流管、隔熱層、密封件及法蘭/接管 組成，部分型號含耐磨內襯和冷緊調節裝置。

• 核心材質：

• 波紋管：采用 1Cr18Ni9Ti不銹鋼，耐高溫、抗腐蝕；

• 接管：選用 低碳合金耐磨鋼，提升抗磨損性能，延長使用壽命。

        3. 性能特點

• 耐高溫：工作溫度范圍 60~450℃，適應煤粉與熱風氣固兩相流體的極端環境。

• 密封性強：采用柔性石墨環等密封結構，杜絕煤粉泄漏和積粉問題。

• 補償靈活：可吸收任意方向位移，剛度小、撓性好，減少對支撐結構的載荷。

• 長壽命設計：優化波紋管成型工藝，使用壽命可達普通膨脹節的 2~3倍。

        4. 技術參數

        5. 安裝與選型要點

• 安裝方式：

• 水平安裝：靠近燃燒器入口，通過橫向撓曲吸收位移，需預設冷緊量ΔY。

• 垂直安裝：需預拉伸處理，避免受力不均。

• 注意事項：

• 禁止利用膨脹節變形補償安裝誤差；

• 焊接時保護波紋管免受焊渣損傷；

• 安裝后拆除運輸固定裝置以釋放補償能力。

        6. 應用優勢

• 安全性：解決煤粉泄漏風險，保障機組安全運行。

• 經濟性：減少維護頻率，綜合投資成本低。

• 適應性：支持定制化設計，滿足不同管道布局需求（如直管段、彎頭等）。

        7. 典型應用案例

• 燃煤發電機組：用于一次風、三次風管道的位移補償；

• 工業鍋爐系統：連接燃燒器與煤粉管道，吸收熱位移。
