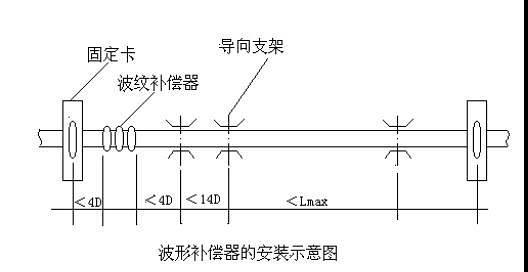

波紋補償器安裝示意圖示例：

主要組件：

1. 波紋管：這是補償器的核心部分，由多層金屬波紋構成，允許軸向、橫向或角向位移。

2. 法蘭或焊接端：補償器兩端的連接方式，可能是法蘭或直接焊接的形式，用于與管道連接。

3. 導向支架：位于補償器附近的管道上，確保管道在膨脹或收縮時只沿軸向移動，防止側向偏移。

4. 固定支架：位于補償器兩端的一定距離處，用于支撐管道并承受補償器產生的反推力。

5. 限位裝置：某些設計中可能包括限位裝置，用于限制補償器的最大位移，防止過度伸展或壓縮。

6. 螺栓和墊片：用于法蘭連接時，確保連接的密封性和緊固性。

安裝要點：

• 管道與補償器的連接：確保補償器與管道的連接處對齊，保持直線度和同心度。

• 導向支架的位置：導向支架應設置在補償器的近旁，以控制管道的直線運動。

• 固定支架的距離：固定支架應根據補償器的類型和管道的設計壓力確定，以承受補償器的推力和管道的重量。

• 預拉伸或預壓縮：在某些情況下，需要在安裝時對補償器進行預拉伸或預壓縮，以適應管道在工作溫度下的預期膨脹量。

• 安裝方向：對于有方向性的補償器（如單向補償器），確保其安裝方向正確，符合介質流動方向。

• 螺栓緊固：確保所有連接處的螺栓均勻緊固，避免一側過緊而導致補償器偏斜。

安裝示意圖通常會包括：

• 管道和補償器的布局圖。

• 各個支架和限位裝置的位置。

• 連接方式的詳細說明（如法蘭連接的螺栓分布）。

• 特殊安裝要求的注釋（如預拉伸量、最大允許位移等）。

    請記住，具體的安裝細節和要求會根據補償器的類型、管道的工況和設計規范有所不同，因此在安裝前務必仔細閱讀并遵循補償器的安裝指南。
