補償器是一種常用的管道補償設備，主要用于吸收管道因熱脹冷縮產生的軸向位移，特別適用于熱水、蒸汽和油脂類介質的管道系統。下面是套筒補償器的基本結構和工作原理的圖解說明：

    結構組成

    套筒補償器主要由以下幾個部分組成：

1. 外套管（Outer Tube）：通常是一個固定的外部管件，提供結構支撐和保護內部組件。

2. 內套管（Inner Tube）：可以在外套管內滑動的內部管件，用于實現軸向位移。

3. 密封填料（Packing）：位于外套管和內套管之間的密封材料，通常是柔性石墨或其他適合高溫環境的材料，用于防止介質泄漏。

4. 壓蓋（Gland）：用于緊固密封填料，保持其緊密度，防止泄漏。

5. 限位裝置（Limiting Device）：確保內套管不會過度移動，防止損壞補償器。

6. 連接法蘭（Flanges）：用于將補償器連接到管道系統上的法蘭接口。

    工作原理

當管道因熱脹冷縮產生位移時，內套管在外套管內沿軸向滑動，通過密封填料的壓縮和松弛來適應位移，從而吸收管道的熱膨脹或收縮。限位裝置保證內套管的移動在安全范圍內，避免過度位移造成損壞。

    密封原理

密封填料的自壓式密封原理使得套筒補償器即使在高壓和高溫環境下也能保持良好的密封性能。密封填料的材質選擇至關重要，需要具備良好的耐溫性、密封性和自潤滑性，以減少摩擦和磨損，保證長期穩定的密封效果。

    維護

    套筒補償器的維護主要包括定期檢查密封填料的磨損情況，必要時進行調整或更換，以確保密封性能。此外，檢查限位裝置的有效性，防止因過度位移造成的損害。

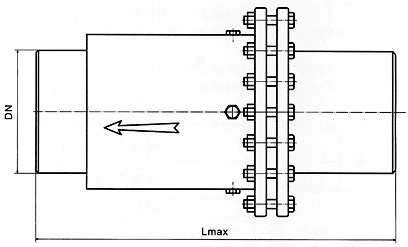

    圖解
